[SAP] Screen Program (3) Screen Program 생성하기 - ABAP Dictionary를 활용하기

SAP Screen Program(모듈 풀 프로그램)은 UI와 로직을 결합하여 사용자 입력을 처리하는 방식으로 동작합니다. 이번 글에서는 ABAP Dictionary를 이용하여 Screen Program을 생성하는 일반적인 과정과 실제 예제를 함께 설명하겠습니다.



---



📌필독



지난 포스팅과 내용이 이어지는 포스팅입니다.

5번까지 읽으신 후 이번 포스팅을 시작하는 것을 추천드립니다. ⬇️

[SAP] Screen Program (2) Screen Program 생성하기 - 전역변수 활용하기







---

6. Screen Program 만들기

2️⃣ CASE 2: ABAP Dictionary를 활용하여 계산기 프로그램 만들기

CASE 2는 ABAP Dictionary에 정의된 구조체를 사용하여 Screen Program을 구성하는 방식입니다.



📌 계산기 프로그램 설계

• Argument 1, Argument 2, Operator, Result 필드 추가
• Operator는 +, -, *, / 값만 입력 가능하도록 설정



1. Screen Element 생성

Screen Element는 화면에 추가되는 입력 필드, 버튼, 라디오 버튼 등의 UI 요소를 의미합니다.

• 스크린은 컨테이너이며, INPUT 필드나 RADIO 버튼을 스크린 엘리먼트라고 부릅니다.
• ABAP Dictionary에 구조체를 정의하여 구성합니다.



📌 ABAP Dictionary 구조체 생성 (ZSCALCULATOR1_07)

1. SE11 실행 후 Structure 생성
2. 필드 정의:
   • ARG1 (입력 값 1)
   • ARG2 (입력 값 2)
   • OPERATOR (연산자, +, -, *, / 제한)
   • RESULT (결과 값)
3. 저장 후 활성화

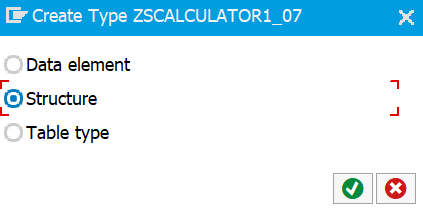

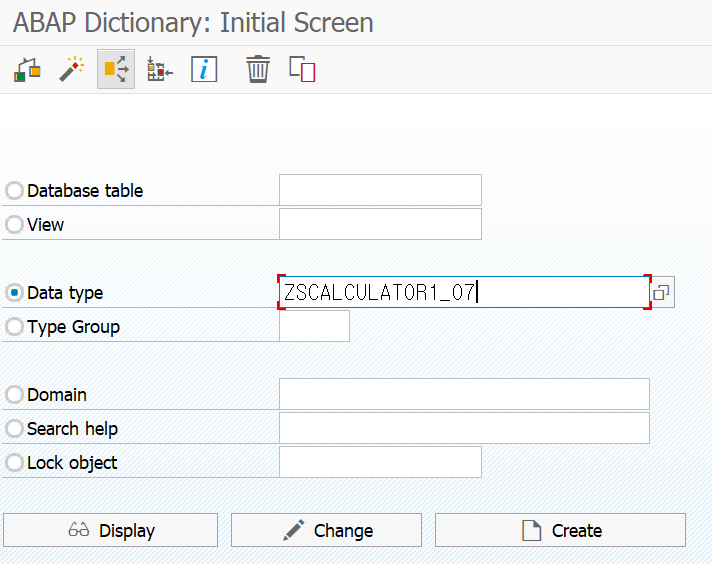

✔️ SE11 - 이름 입력 후 Create - Structure

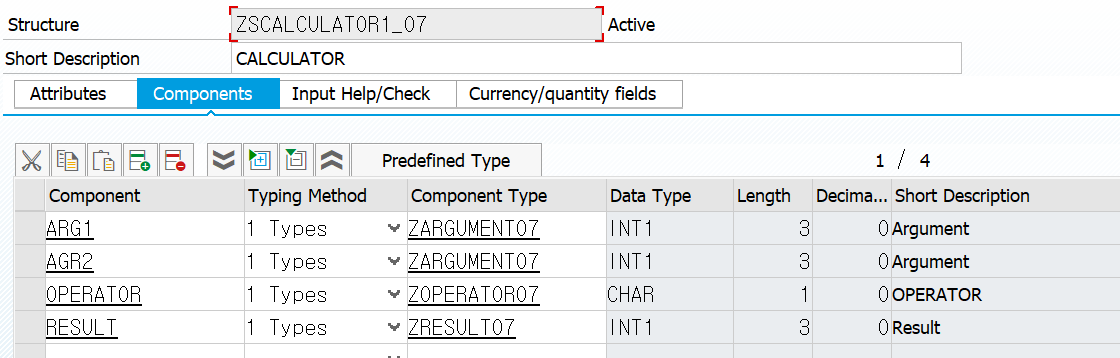

✔️ 계산기 프로그램 설계에 따라 변수들을 스트럭처에 정의





📌 계산기 프로그램 UI 설정

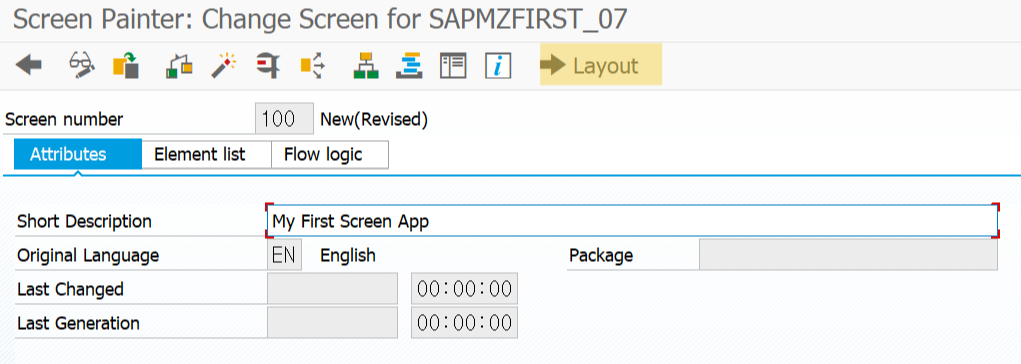

✔️ Layout: 화면 그리는 페이지 (수정할 땐 Change 모드)

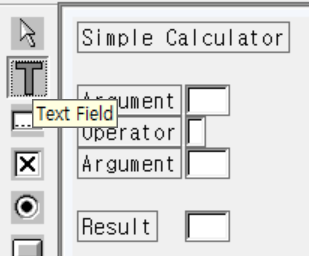

✔️ T: Text field (Name은 유니크하게 설정) - Activate (넘어가지 않을 땐 다른 창 Activate 확인)

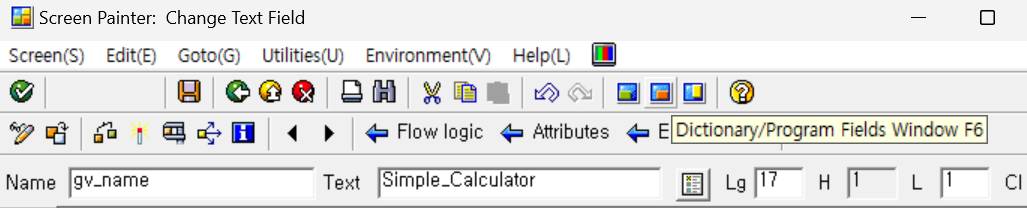

✔️ Input field는 딕셔너리/프로그램 필드 윈도우로 설정하기

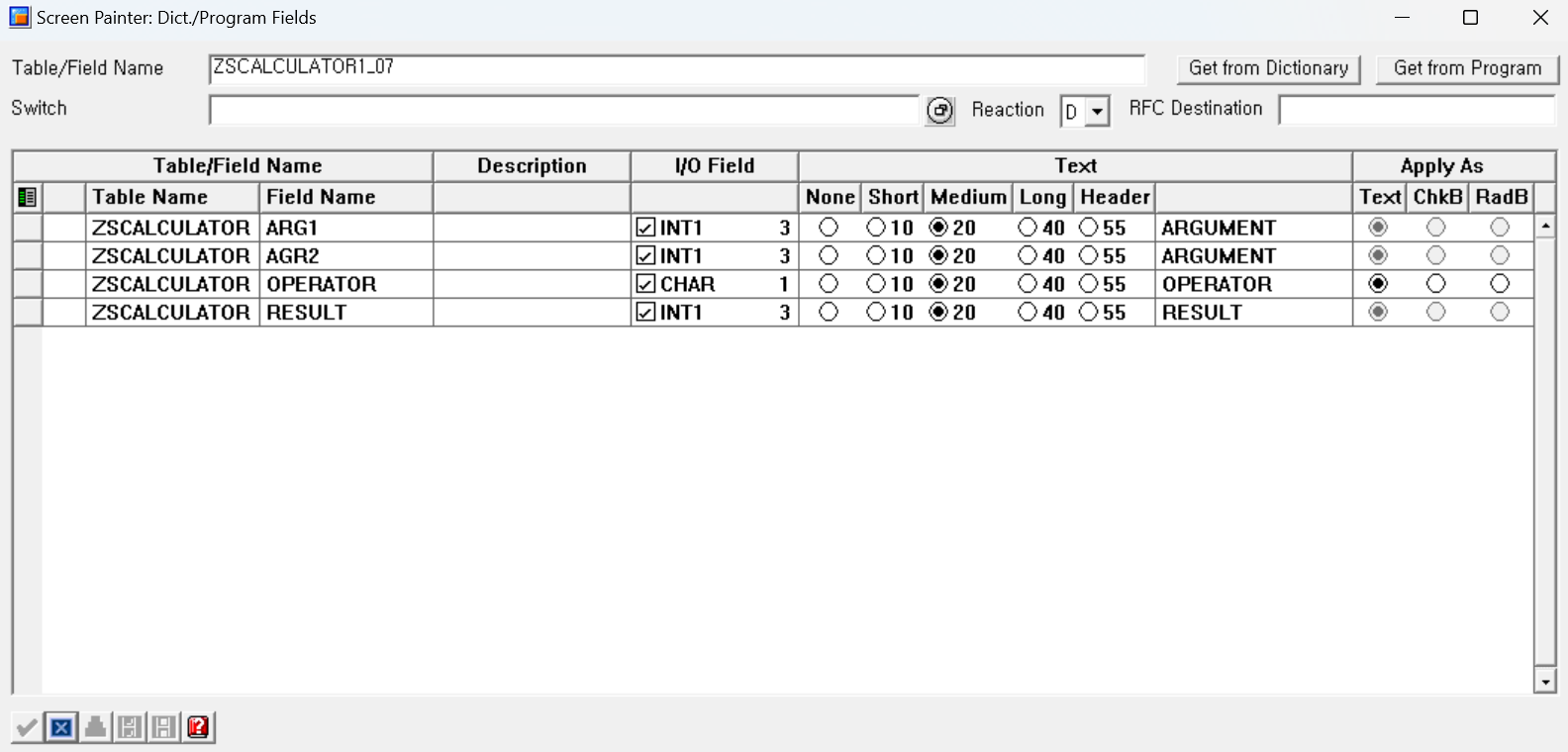

✔️스트럭처 입력 - Get from Dictionary - Input Field를 위한 4개의 변수 선택

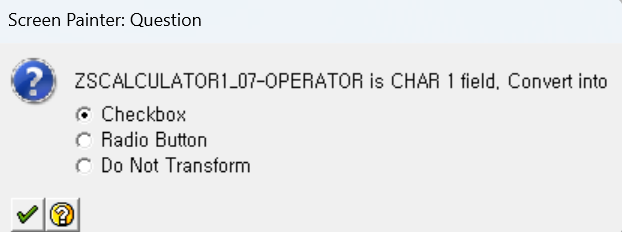

✔️ 원하는 형태에 따라 선택

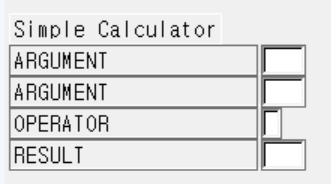

✔️ 스트럭처를 생성했기때문에 Input Field와 Text 형태 유지





📌 통신 변수 선언 (MZSAMPLE_07TOP)

TABLES: ZSCALCULATOR1_07.

✅ ABAP Dictionary 구조체와 화면의 입력값을 직접 연결할 수 있습니다.



 ❓통신 변수 Identical Names

✅ 자동 매핑 방식 (Implicit Mapping)

• TABLES 문을 사용하면 ABAP Dictionary의 테이블 또는 구조체 필드와 화면(Screen) 필드의 이름이 동일할 경우 자동으로 매핑됩니다.
• 이 방식은 명시적인 데이터 이동 없이도 프로그램에서 화면으로, 또는 화면에서 프로그램으로 데이터를 주고받을 수 있도록 해줍니다.

🟢 자동 매핑의 원리

• TABLES: ZSCALCULATOR1_07. 선언 시, 시스템은 내부적으로 ZSCALCULATOR1_07 구조체를 동일한 필드명으로 화면(Screen) 필드와 연결합니다.
• 동일한 필드명일 경우, 명시적인 MOVE 문 없이도 데이터가 자동으로 전달됩니다.





2. Flow Logic (PBO & PAI) 작성

Screen Program은 PBO(Process Before Output)와 PAI(Process After Input) 두 개의 핵심 프로세스를 사용합니다.

• PBO (Process Before Output): 화면이 로드되기 전에 실행되는 로직
  • 예를 들어, 남성이면 특정 필드를 활성화하고 여성이면 다른 필드를 보이도록 설정할 수 있음
• PAI (Process After Input): 사용자가 데이터를 입력하고 버튼을 클릭했을 때 실행되는 로직
  • 예를 들어, 입력값이 103이면 유효하지 않은 데이터로 처리하는 유효성 검증이 가능함



📌  Screen Program 생성 - PAI

PROCESS BEFORE OUTPUT.

PROCESS AFTER INPUT.
  MODULE CALCULATE2.

✅ PROCESS AFTER INPUT = PAI



📌 PAI (MZSAMPLE_07I01) - 사용자 입력 후 실행

MODULE calculate2 INPUT.
  CASE ZSCALCULATOR1_07-OPERATOR.

    WHEN '+'.
      ZSCALCULATOR1_07-RESULT
      = ZSCALCULATOR1_07-ARG1 + ZSCALCULATOR1_07-AGR2.
    WHEN '-'.
      ZSCALCULATOR1_07-RESULT
      = ZSCALCULATOR1_07-ARG1 - ZSCALCULATOR1_07-AGR2.
    WHEN '*'.
      ZSCALCULATOR1_07-RESULT
      = ZSCALCULATOR1_07-ARG1 * ZSCALCULATOR1_07-AGR2.
    WHEN '/'.
     ZSCALCULATOR1_07-RESULT
      = ZSCALCULATOR1_07-ARG1 / ZSCALCULATOR1_07-AGR2.
  ENDCASE.
ENDMODULE.





📌  Screen Program 생성 - PBO

PROCESS BEFORE OUTPUT.
  MODULE INIT_OPERATOR.

PROCESS AFTER INPUT.
  MODULE CALCULATE2.



✅ PROCESS BEFORE OUTPUT = PBO



📌 PBO (MZSAMPLE_07O01)

MODULE init_operator OUTPUT.
  IF ZSCALCULATOR1_07-OPERATOR IS INITIAL.
    ZSCALCULATOR1_07-OPERATOR = '+'.
  ENDIF.
ENDMODULE.

 ✅ Operator가 비어있을 때 ( = 초기값일 때) 만 채워지도록 설정하는 로직





3. T코드를 통해 프로그램 구동 확인하기



✔️ 위에서 설정한 T코드 ZFIRST_07로 프로그램 구동을 확인





4. 일반적인 로직 순서

100번 화면에서 값 입력 후 ENTER를 누르면 실행되는 과정

0️⃣ 현재 Screen의 PBO 실행 - INIT_OPERATOR 모듈 실행
1️⃣ 현재 Screen의 PAI 실행 - Calculator 모듈 실행
2️⃣ Next Screen 실행
3️⃣ Next Screen의 PBO 실행
4️⃣ 사용자에게 Next Screen 출력

PROCESS BEFORE OUTPUT. "화면 레이아웃 제어 관련된 로직
  MODULE INIT_OPERATOR.

PROCESS AFTER INPUT. "이벤트 관련된 로직
  MODULE CALCULATE.

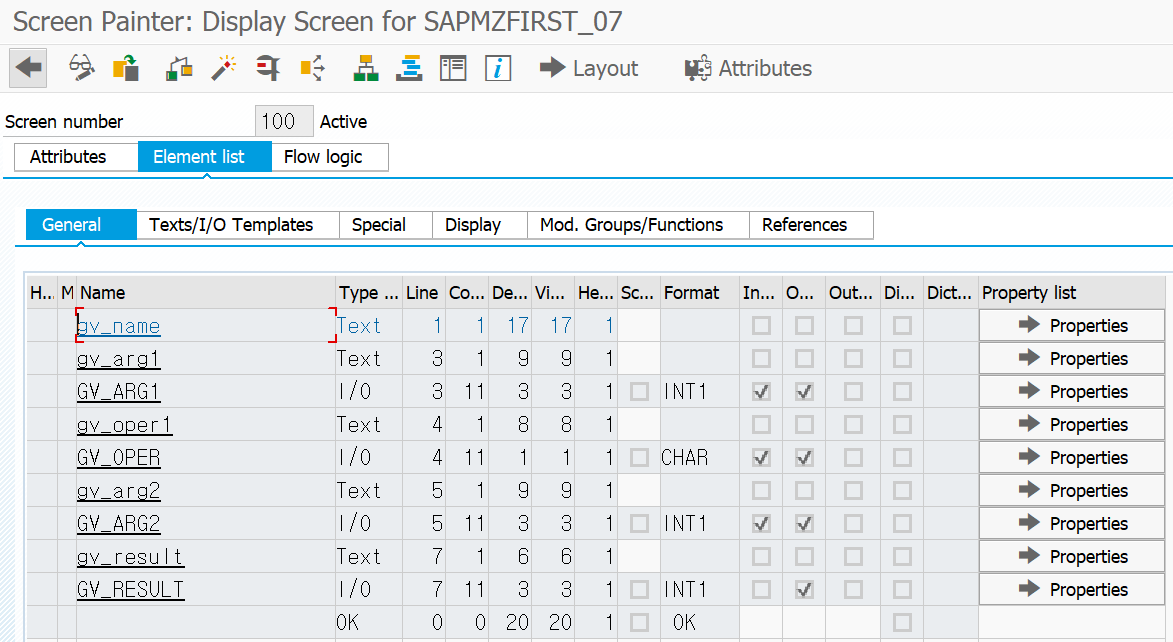

✅ 계산기 엘리먼트 한눈에 보기 - Element list 탭에서 확인 가능
