[SAP] Screen Program (2) Screen Program 생성하기 - 전역변수 활용하기

SAP Screen Program(모듈 풀 프로그램)은 UI와 로직을 결합하여 사용자 입력을 처리하는 방식으로 동작합니다. 이번 글에서는 Screen Program을 생성하는 일반적인 과정과 실제 예제를 함께 설명하겠습니다.





Screen 프로그램의 구조와 기본개념 보러가기⬇️

[SAP] Screen Program (1) 구조와 기본 개념

---





1. Screen Program 생성 단계

SAP Screen Program을 생성하는 기본적인 순서는 다음과 같습니다.

1️⃣ 프로그램 생성 (Type: Module Pool)
2️⃣ INCLUDE 파일 구성 (TOP, PBO, PAI, FORM)
3️⃣ Screen 생성 (Screen 번호 지정 및 속성 설정)
4️⃣ Flow Logic(PBO/PAI) 작성
5️⃣ Transaction Code(T코드) 생성 (프로그램 실행을 위한 설정)
6️⃣ 테스트 및 디버깅

이제 이 과정을 실제 예제와 함께 자세히 살펴보겠습니다.





2. 프로그램 생성 (예제: SAPMZFIRST_07)

1. SE80(Object Navigator) 실행
2. 프로그램(Program)을 선택 후, 새로운 모듈 풀 프로그램(Module Pool)을 생성
3. 프로그램 이름 입력: SAPMZFIRST_07
4. Type: Module Pool 선택
5. 저장 후 활성화(Activate): 프로그램과 TOP 모두 Activate

📌 TIP: SAP Screen Program의 이름은 보통 SAPMZ로 시작합니다.

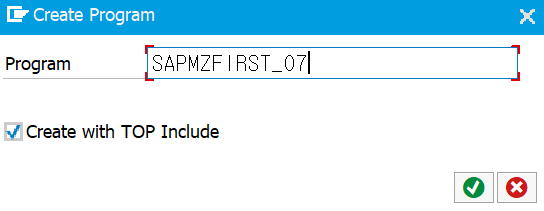

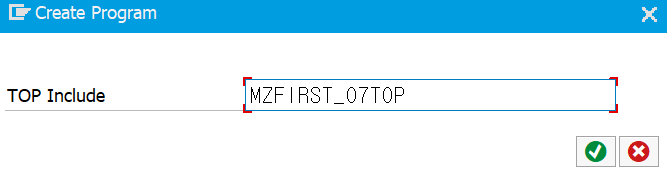

프로그램과 TOP Include 입력

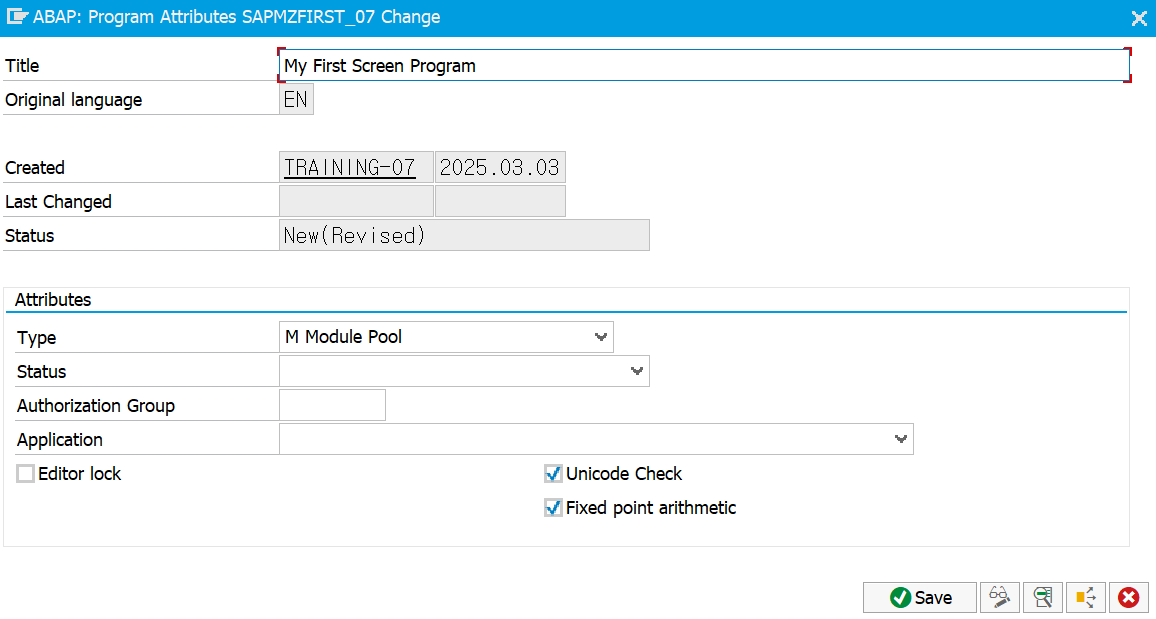

Type: Module Pool 선택

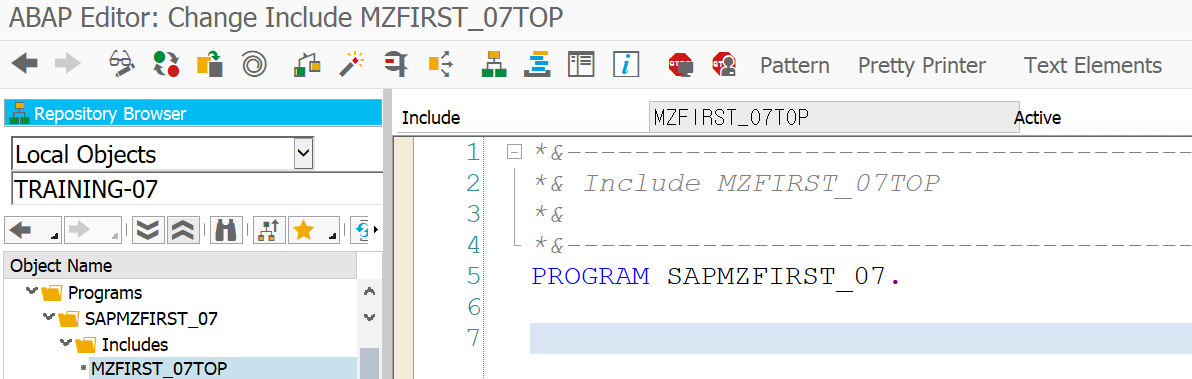

프로그램 생성 후 초기상태로, 프로그램과 TOP 모두 Activate





3. INCLUDE 파일 구성 (예제 적용)

SAP Screen Program은 유지보수를 쉽게 하기 위해 여러 개의 INCLUDE 파일로 나누어 관리합니다.

📌 INCLUDE 파일 구성

INCLUDE 파일	역할
MZFIRST_07TOP	전역 변수 및 데이터 선언
MZFIRST_07O01	PBO 모듈 (화면 출력 관련)
MZFIRST_07I01	PAI 모듈 (사용자 입력 처리)
MZFIRST_07F01	서브루틴 (FORM 루틴)

✅ 이렇게 나누면 코드가 모듈화되어 유지보수가 용이해집니다.

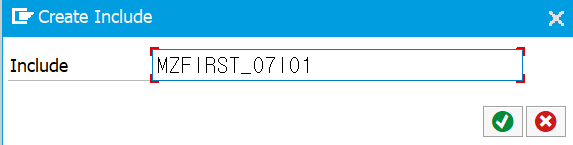

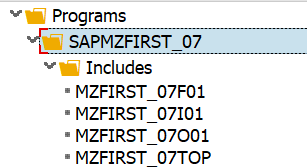

Includes 파일 구성

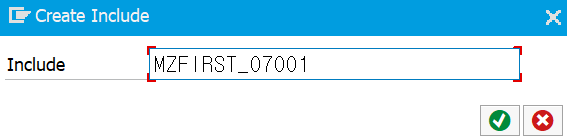

MZFIRST_07F01, MZFRIST_07O01, MZFIRST_07I01 생성

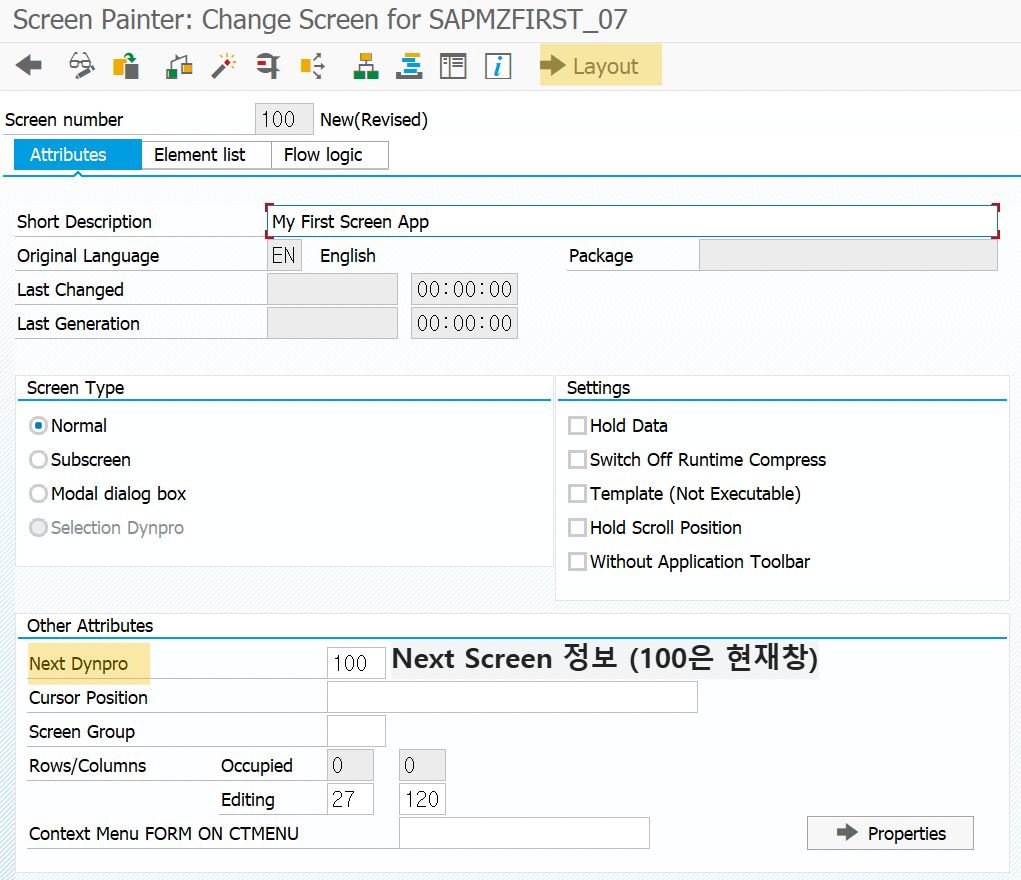

4. Screen 생성

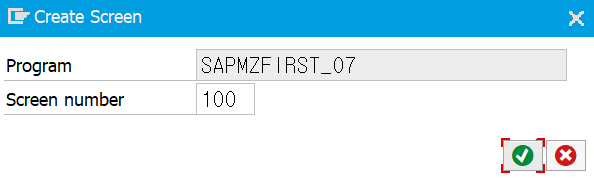

1. SE80에서 Screen을 선택하고, 새로운 스크린 번호(예: 100번)를 생성합니다.

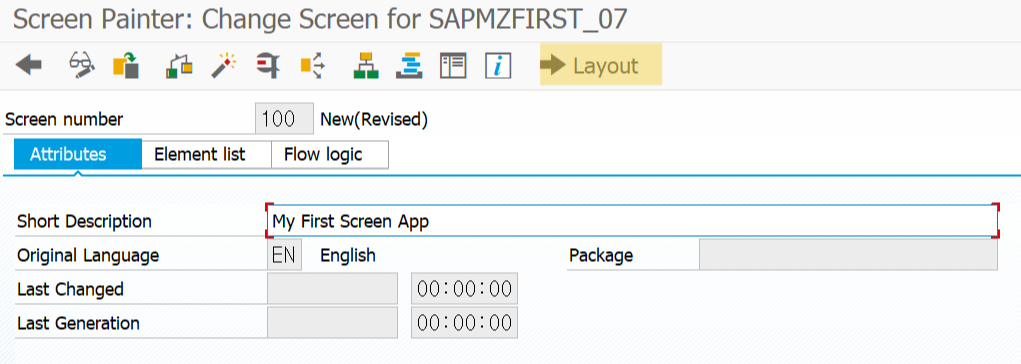

2. Short Description 입력: "My First Screen App"
3. Screen 속성 설정 (Dialog Screen 선택)
4. Layout Editor(화면 디자인) 열기



📌 SAP Screen 번호 규칙

• 100번: 메인 화면
• 110번: 첫 번째 서브 화면
• 200번: 다음 메인 화면

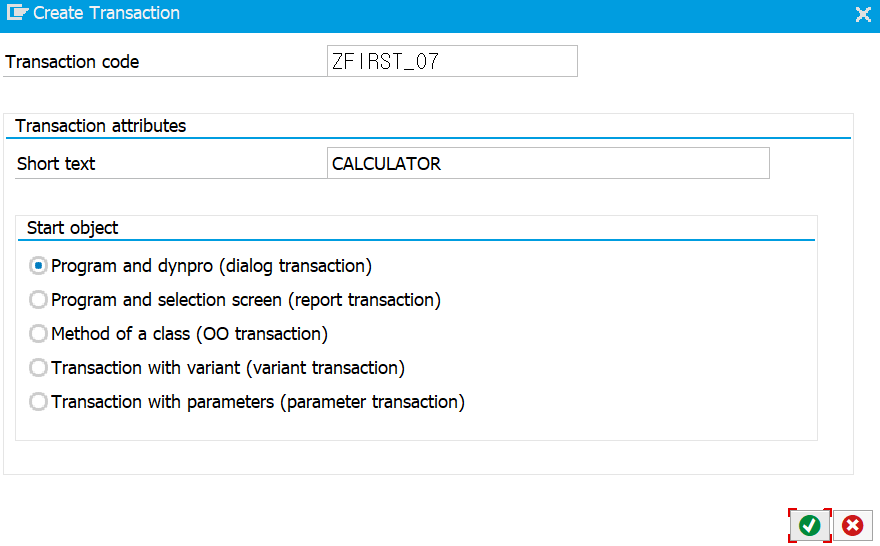

 5. T코드 생성

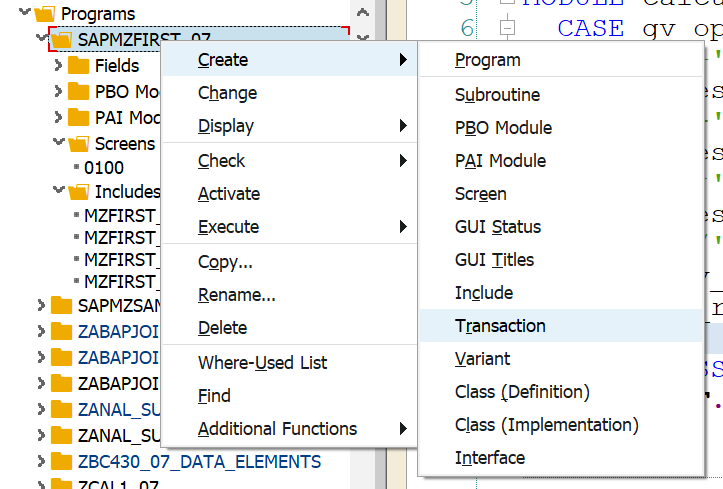

✔️ 프로그램 - Create - Transaction

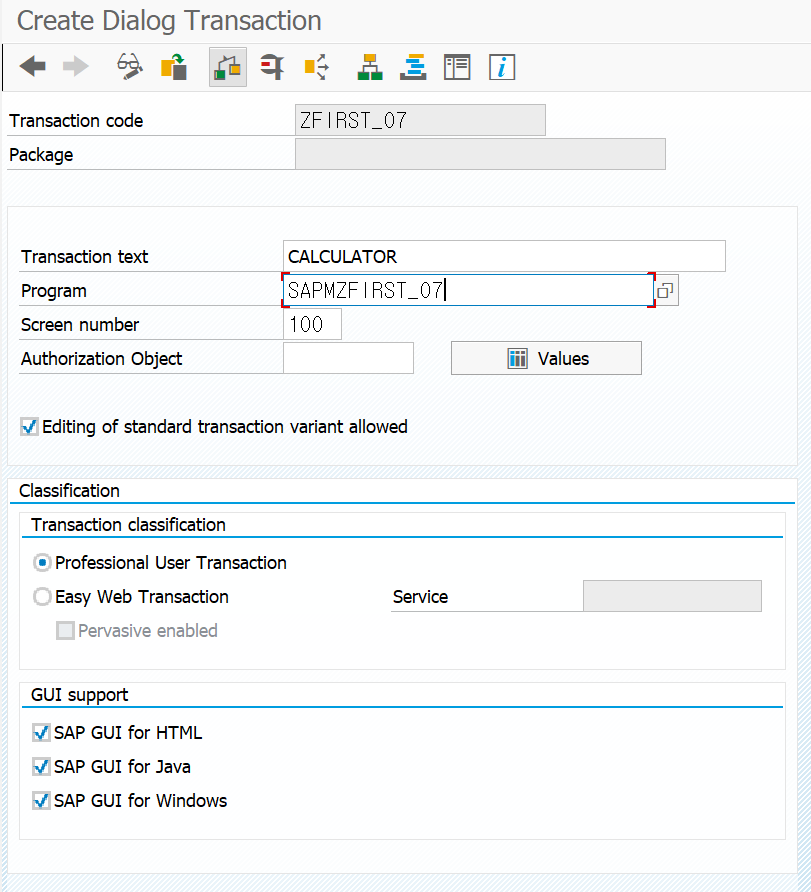

✔️ Program and dynpro 선택



✔️ T코드 설정하고 싶은 프로그램 입력





6. Screen Program 만들기

1️⃣ CASE1: 전역 변수를 활용하여 계산기 프로그램 만들기

CASE 1은 전역 변수를 이용하여 Screen Program을 구성하는 방식입니다.



📌 계산기 프로그램 설계

• Argument 1, Argument 2, Operator, Result 필드 추가
• Operator는 +, -, *, / 값만 입력 가능하도록 설정

이제 CASE 1과 CASE 2로 나누어 살펴보겠습니다.



1. Screen Element 생성

Screen Element는 화면에 추가되는 입력 필드, 버튼, 라디오 버튼 등의 UI 요소를 의미합니다.

• 스크린은 컨테이너이며, INPUT 필드나 RADIO 버튼을 스크린 엘리먼트라고 부릅니다.
• 스크린의 장점은 사용자 입력값 체크를 자동으로 수행할 수 있다는 점입니다.



📌 전역 변수 선언 (MZSAMPLE_07TOP)

DATA: gv_arg1   TYPE int1,
      gv_oper   TYPE c,
      gv_arg2   TYPE int1,
      gv_result TYPE int1.

✅ 계산기의 Argument 1, Argument 2, Operator, Result를 위한 변수 4개 정의합니다.

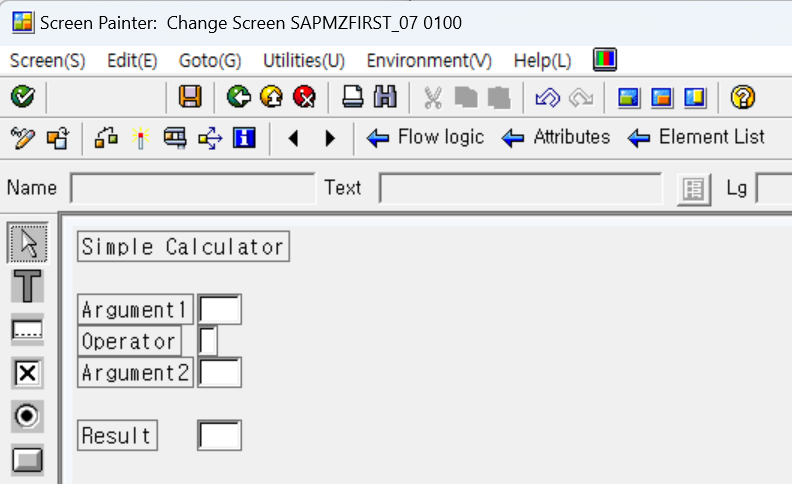

📌 계산기 프로그램 UI 설정

✔️ Layout: 화면 그리는 페이지 (수정할 땐 Change 모드)

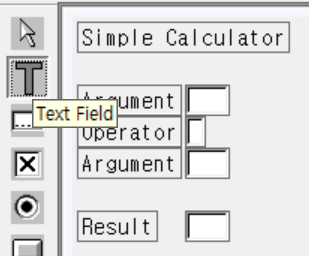

✔️ T: Text field (Name은 유니크하게 설정) - Activate (넘어가지 않을 땐 다른 창 Activate 확인)

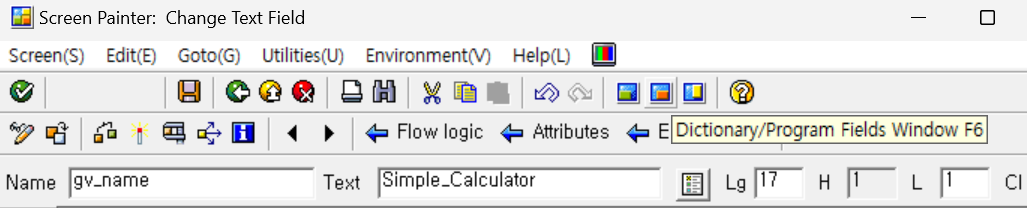

✔️ Input field는 딕셔너리/프로그램 필드 윈도우로 설정하기

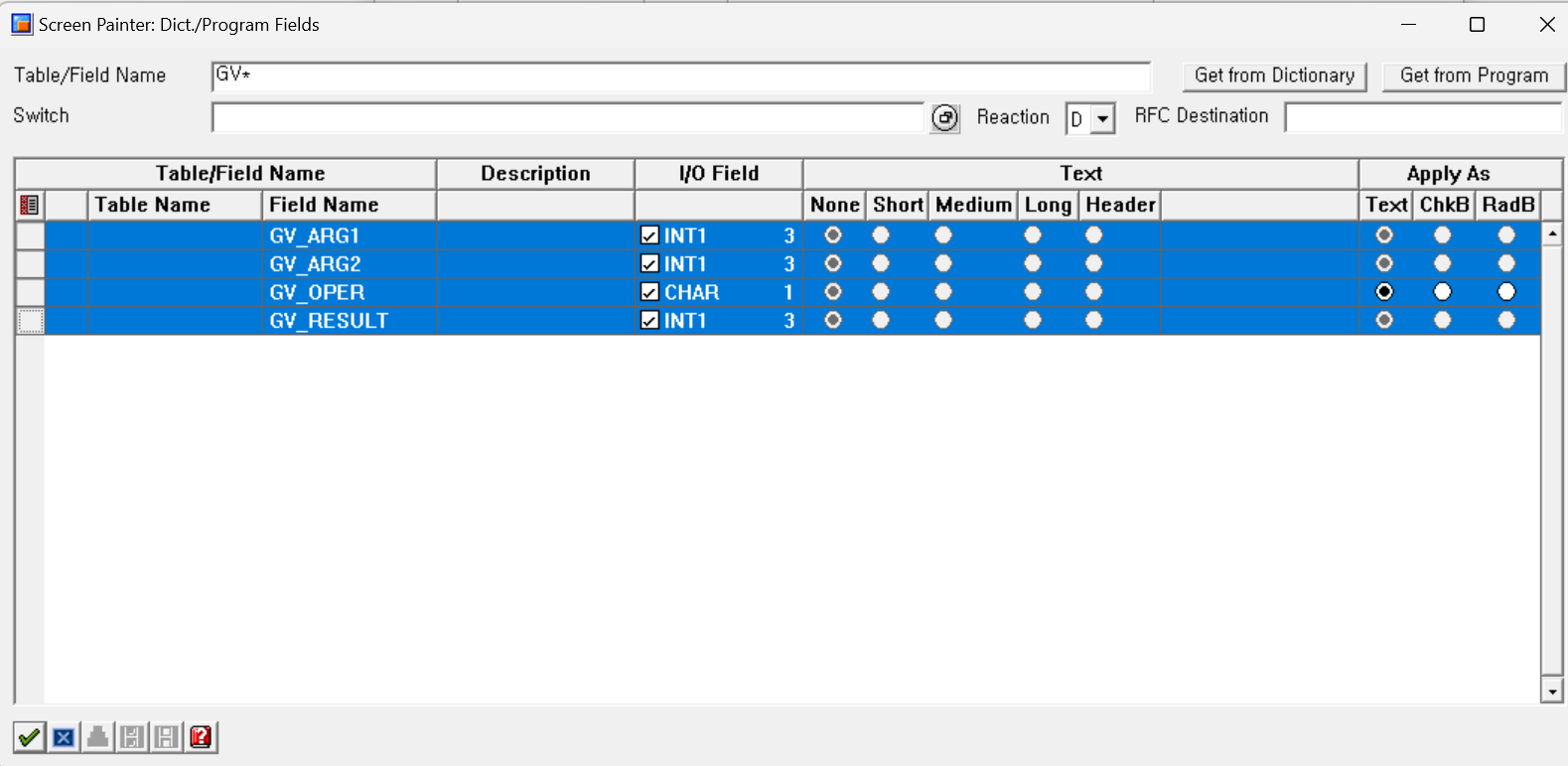

✔️전역변수 입력 - Get from Program - Input Field를 위한 4개의 변수 선택



 ✔️ 내가 원하는 텍스트와 입력창으로 UI 구성

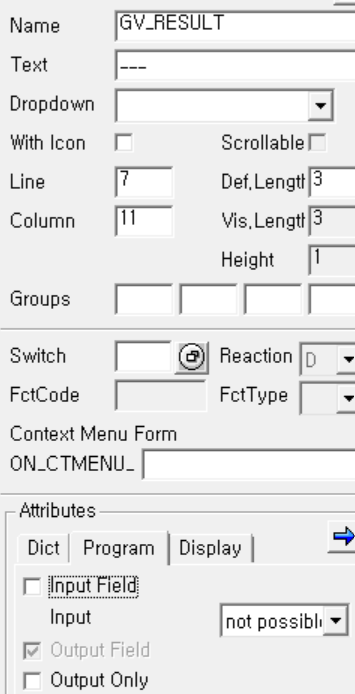

✔️ 추가적으로 변수 Result는 결과창이므로, Attributes - Program - Input Field 해제



2. Flow Logic (PBO & PAI) 작성

Screen Program은 PBO(Process Before Output)와 PAI(Process After Input) 두 개의 핵심 프로세스를 사용합니다.

• PBO (Process Before Output): 화면이 로드되기 전에 실행되는 로직
  • 예를 들어, 남성이면 특정 필드를 활성화하고 여성이면 다른 필드를 보이도록 설정할 수 있음
• PAI (Process After Input): 사용자가 데이터를 입력하고 버튼을 클릭했을 때 실행되는 로직
  • 예를 들어, 입력값이 103이면 유효하지 않은 데이터로 처리하는 유효성 검증이 가능함



📌  Screen Program 생성

PROCESS BEFORE OUTPUT.

PROCESS AFTER INPUT.
  MODULE CALCULATE.

✅ Screens 100번 화면에 모듈 CALCULATE 설정



📌 PAI (MZSAMPLE_07I01) - 사용자 입력 후 실행

MODULE calculate INPUT.
  CASE gv_oper.
    WHEN '+'.
      gv_result = gv_arg1 + gv_arg2.
    WHEN '-'.
      gv_result = gv_arg1 - gv_arg2.
    WHEN '*'.
      gv_result = gv_arg1 * gv_arg2.
    WHEN '/'.
      IF gv_arg2 <> 0.
        gv_result = gv_arg1 / gv_arg2.
      ELSE.
        MESSAGE '0으로 나눌 수 없습니다.' TYPE 'E'.
      ENDIF.
  ENDCASE.
ENDMODULE.

✅ 전역 변수를 사용하여 연산 로직을 구성하는 방식입니다.



3. T코드를 통해 프로그램 구동 확인하기





 ✔️ 위에서 설정한 T코드 ZFIRST_07로 프로그램 구동을 확인





2️⃣ CASE 2: ABAP Dictionary를 활용하여 계산기 프로그램 만들기
