[SAP] ABAP GUI Status Bar와 Title Bar 설정하기 / OK_CODE 로직

SAP GUI에서 사용자 경험을 향상시키기 위해 GUI Status Bar와 Title Bar를 설정하는 방법을 알아보겠습니다. GUI 요소를 활용하면 화면에 메뉴, 버튼, 아이콘을 추가하여 사용자 편의성을 높일 수 있으며, Title Bar를 설정하여 화면의 제목을 직관적으로 표시할 수 있습니다.

이번 포스팅에서는 GUI Status Bar와 Title Bar 설정 방법을 단계별 예제와 함께 설명하겠습니다.







📌필독

이번 포스팅의 예제는 아래 포스팅들과 이어집니다. ⬇️

1️⃣ ABAP 화면 동적 제어 - MODIFY SCREEN 활용하기

2️⃣ ABAP 화면 전환 - Next Screen과 SET SCREEN 방식의 차이

3️⃣ ABAP 팝업 창과 커서 설정 - CALL SCREEN과 SET CURSOR 활용하기



---

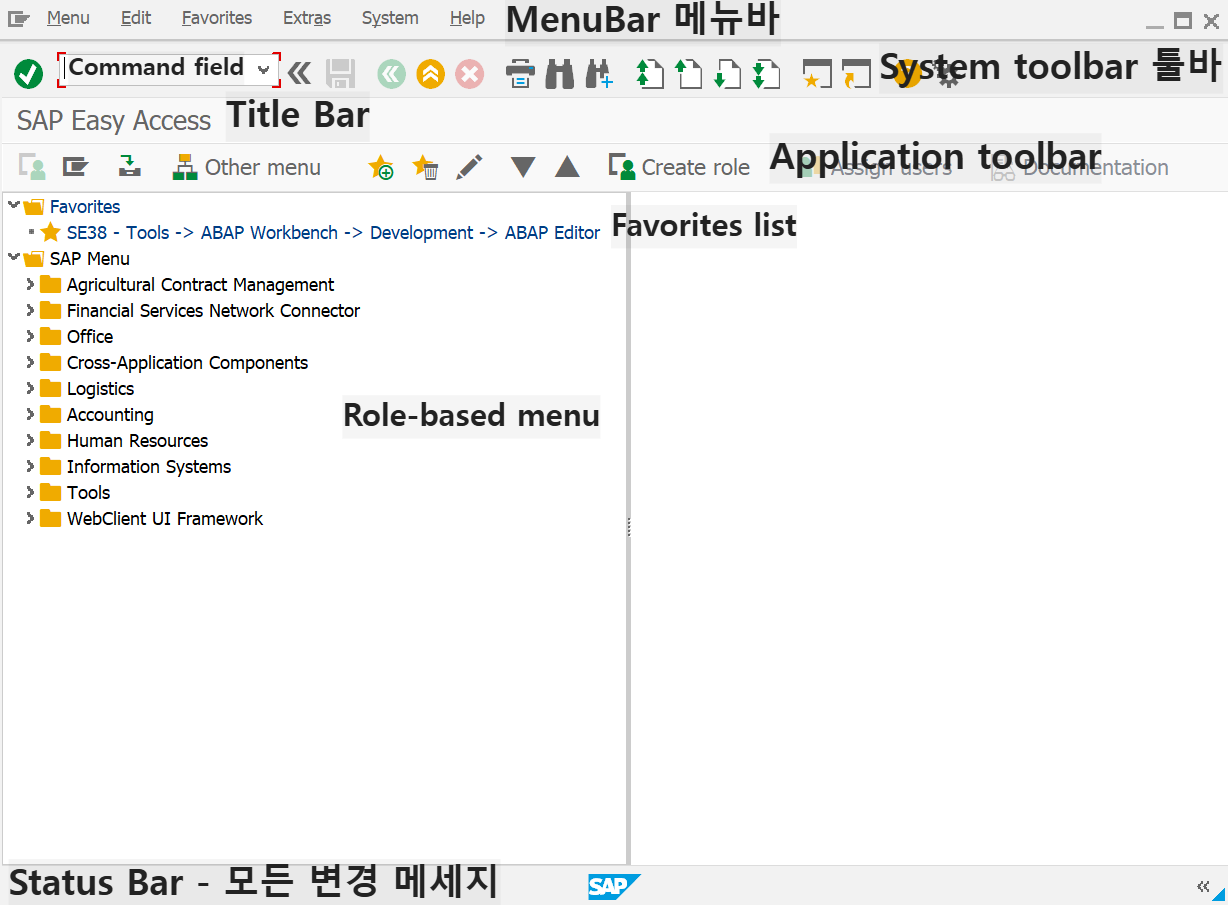

1. SAP User Interface 개요

SAP GUI는 사용자의 인터페이스(UI)를 구성하는 다양한 요소들로 이루어져 있습니다. 주요 구성 요소는 다음과 같습니다.



✅ GUI Status Bar

GUI Status Bar는 화면 하단에 위치하며, 시스템 메시지와 상태 정보를 표시합니다. 사용자가 특정 작업을 수행할 때 피드백을 제공하는 역할을 합니다.

✅ Menu Bar

메뉴 바(Menu Bar)는 SAP 화면의 상단에 위치하며, 사용자가 수행할 수 있는 기능들을 메뉴 형태로 제공합니다. 기본적으로 "System"과 "Help" 메뉴가 포함되어 있으며, 추가적인 메뉴 항목을 정의할 수 있습니다.

✅ Application Toolbar

Application Toolbar는 화면 상단 또는 버튼 영역에 위치하며, 주요 기능을 단축 버튼으로 제공합니다. 사용자는 버튼을 클릭하여 빠르게 특정 기능을 실행할 수 있습니다.

✅ Function Keys

Function Keys는 특정 키 입력(F1~F12 등)에 따라 실행되는 기능을 정의할 수 있도록 합니다. 이를 활용하면 사용자 편의성을 높이고, 단축키를 이용한 빠른 작업 처리가 가능합니다.

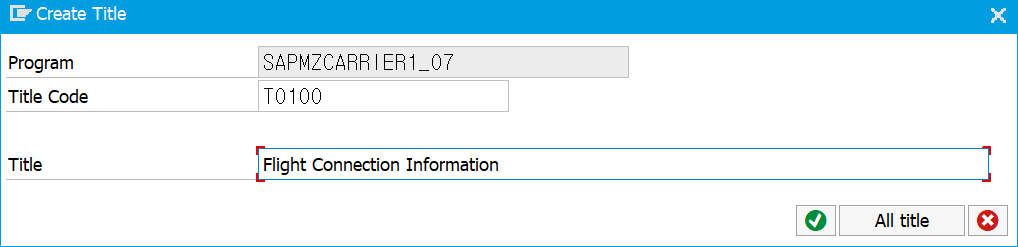

2. GUI Title Bar 설정

PBO에서 화면 제목을 설정하려면 다음과 같이 구현합니다.

Screen 100

PROCESS BEFORE OUTPUT.
  MODULE status_0100. " GUI Status 설정하는 모듈
  MODULE set_cursor.


PROCESS AFTER INPUT.
  MODULE user_command_0100.

XXXXXO01 (PBO)

MODULE status_0100 OUTPUT.
  SET TITLEBAR 'T0100'.
ENDMODULE.

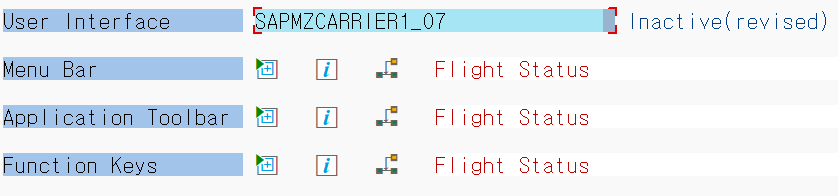

3. GUI Status Bar 설정

GUI Status Bar는 시스템 메시지를 표시하는 영역으로, 프로세스 진행 상황을 사용자에게 전달하는 역할을 합니다.

Screen 100

PROCESS BEFORE OUTPUT.
  MODULE status_0100. " GUI Status 설정하는 모듈
  MODULE set_cursor.


PROCESS AFTER INPUT.
  MODULE user_command_0100.

XXXXXO01 (PBO)

MODULE status_0100 OUTPUT.
  SET PF-STATUS 'xxxxxxxx'. "Status Bar"
  SET TITLEBAR 'T0100'.
ENDMODULE.

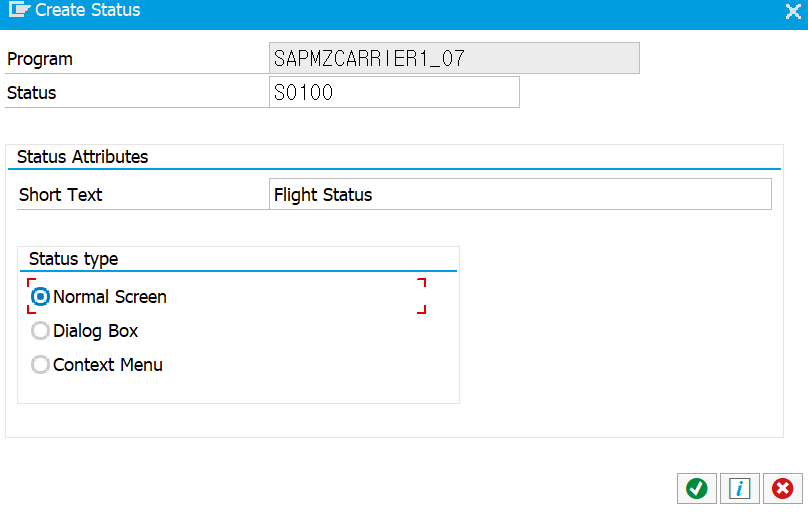

✔️ Status type: Normal Screen

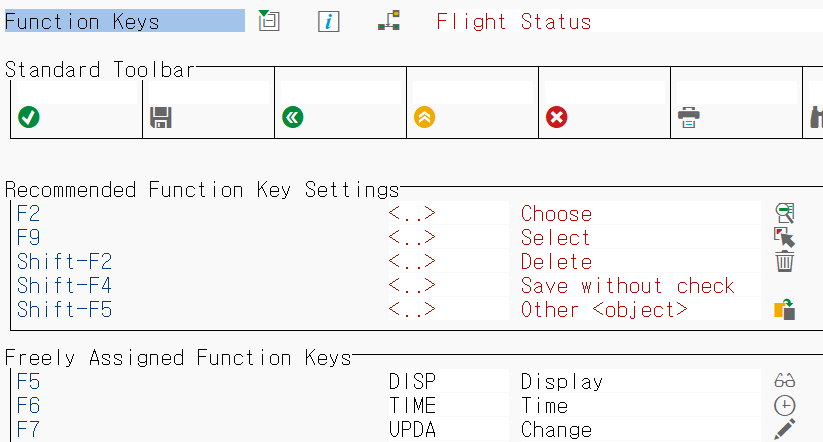

✅ Function Key 설정

SAP GUI에서는 특정 키 입력에 대한 기능을 설정할 수 있습니다. Function Key 설정을 통해 화면 전환 및 기능 수행을 쉽게 할 수 있습니다.



📌 Function Key 설정 예제

키	기능
D	조회 모드 (DISP)
U	수정 모드 (UPDA)
T	현재 시간 표시 (TIME)
X	프로그램 종료 (EXIT)

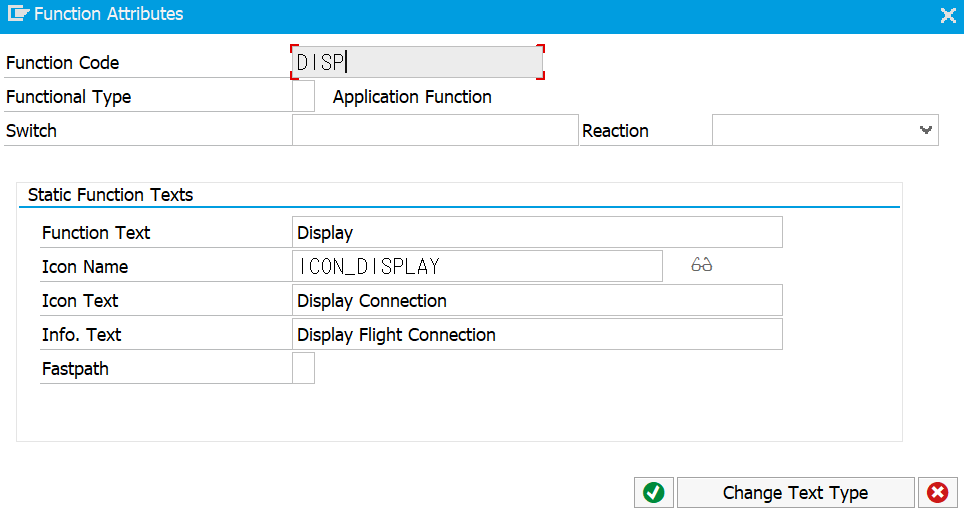

1. 조회모드 DISP

 ✔️Static Function Texts

Function text : 기능에 대한 설명
Icon name: 아이콘 이미지
Info. text: 커서를 가져갔을 때 뜨는 창
Icon Text: 아이콘 옆에 텍스트



2. 현재 날짜(TIME)



3. 수정모드(UPDA)



4. 프로그램 종료(Exit) & 이전 버튼(Back)

EXIT과 BACK 버튼은 Standard Toolbar를 활용하여 설정합니다.

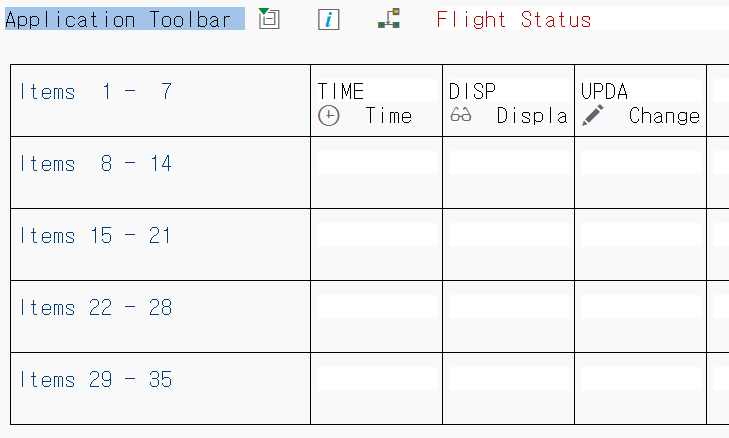

✅ Application Toolbar 설정하기

Application Toolbar는 버튼을 활용하여 자주 사용하는 기능을 실행할 수 있도록 구성할 수 있습니다.

F4키를 이용하여 기존 항목을 확인할 수 있습니다.

✔️ 빈 항목 더블클릭 - F4 - 추가할 항목 선택

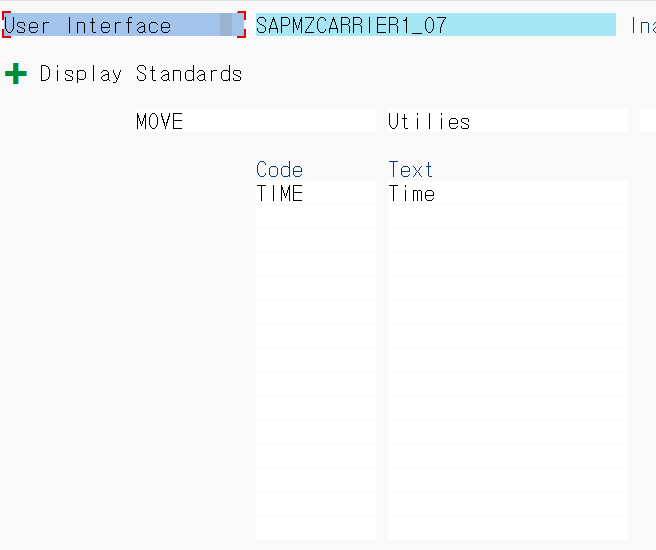

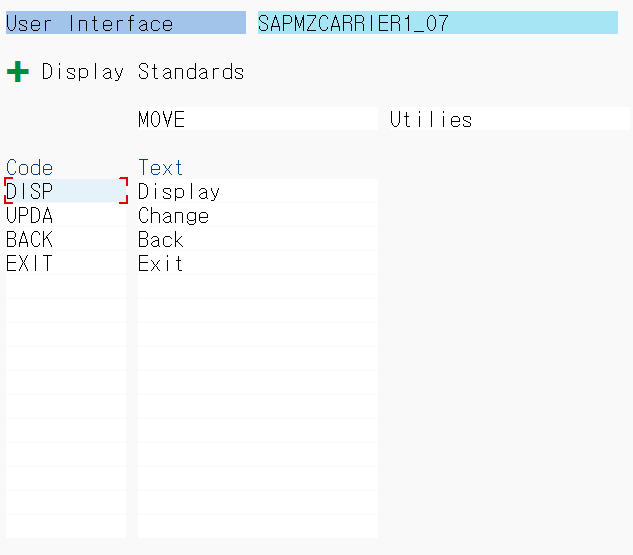

✅ 메뉴 바(Menu Bar) 설정하기

메뉴 바를 설정하면 화면 상단에 메뉴 항목을 추가하여 기능을 더욱 직관적으로 제공할 수 있습니다.

✔️ 각 메뉴 항목 입력 - F4 - 추가할 항목 선택



4. GUI Status 적용 확인

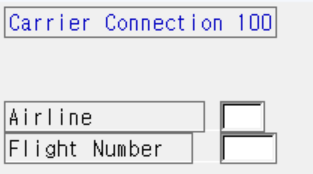

SCREEN 100

✅ 버튼을 활용할 것이므로 LAYOUT Mode는 제거합니다.

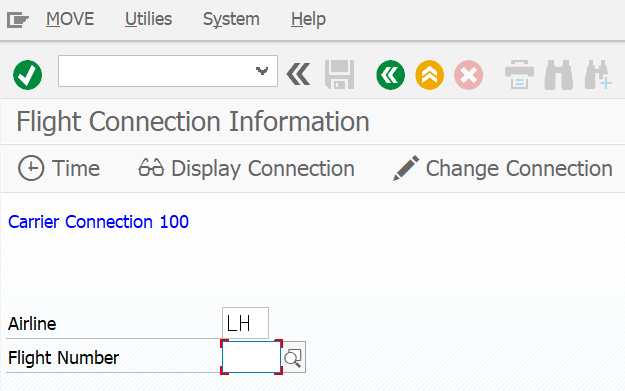

✔️ T코드를 통해 확인
(버튼 로직 작성전이라 작동X)





5. 버튼 이벤트 처리

SAP GUI에서 버튼을 클릭하면 특정 로직이 실행될 수 있도록 설정해야 합니다. 이를 위해 OK_CODE를 활용하여 이벤트를 처리할 수 있습니다.



✅ OK_CODE 등록하기

버튼 이벤트 처리를 위해 Element List에 OK_CODE를 등록해야 합니다.



📌 Screen 100번 화면의 Element List에 OK_CODE 추가



📌 OK_CODE 변수를 선언 (XXXXXTOP)

Element List에 등록한 이름과 동일한 변수가 필요합니다.

DATA OK_CODE TYPE sy-ucomm.



✅ OK_CODE를 활용한 로직 구현

OK_CODE를 활용한 로직 구현 (XXXXXI01)버튼을 누르면 OK_CODE 값을 확인하여 해당 기능을 실행합니다.

XXXXXI01 (PAI)

MODULE user_command_0100 INPUT.
  SELECT SINGLE *
    FROM SPFLI
    INTO CORRESPONDING FIELDS OF SDYN_CONN
    WHERE CARRID = SDYN_CONN-CARRID
    AND CONNID = SDYN_CONN-CONNID.

    CASE OK_CODE.
      WHEN 'DISP'. "조회"
        GV_MODE = 'D'.
        LEAVE TO SCREEN 200.
      WHEN 'UPDA'. "수정"
        GV_MODE = 'U'.
        LEAVE TO SCREEN 200.
      WHEN 'TIME'. "시간"
        CALL SCREEN 110 STARTING AT 6 2.
      WHEN 'BACK' OR 'EXIT'. "종료"
        " popup_to_confirm 함수를 호출해서 yes를 클릭했는지 no 클릭했는지 처리해주기"

        LEAVE PROGRAM.
    ENDCASE.
ENDMODULE.





6. Screen 200 위와 같은 과정 반복하기



✅ GUI Status Bar 설정

Screen 200

PROCESS BEFORE OUTPUT.
  MODULE STATUS_0200.
  MODULE MODIFY_SCREEN.
PROCESS AFTER INPUT.



XXXXXO01 (PBO)

MODULE status_0200 OUTPUT.
  SET PF-STATUS 'S0200'.
ENDMODULE.





✔️ Status type: Normal Screen

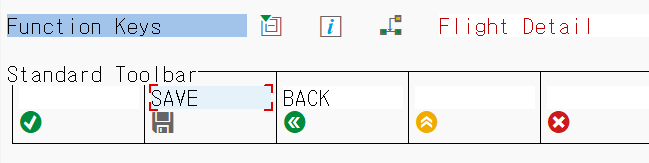

✔️ Function Keys: SAVE, BACK 기능 설정





✅ OK_CODE를 활용한 로직 구현

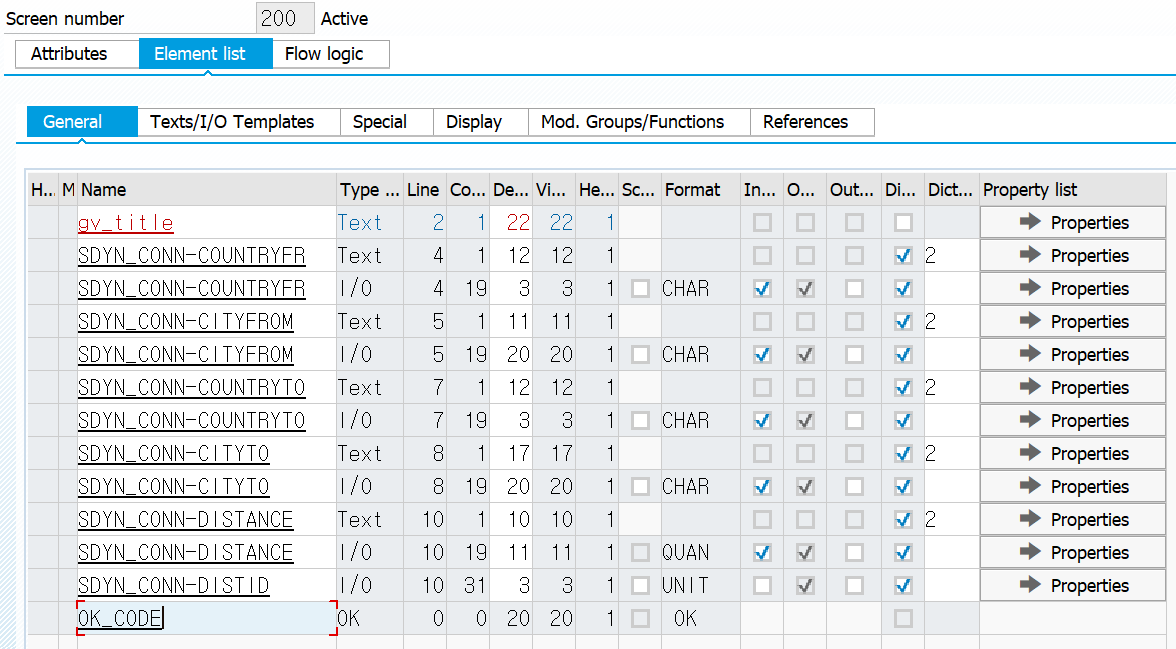

✔️ 버튼 로직을 위한 OK CODE 등록



Screen 200

PROCESS BEFORE OUTPUT.
 MODULE STATUS_0200. "GUI Status
 MODULE MODIFY_SCREEN.

PROCESS AFTER INPUT.
 MODULE USER_COMMAND_0200. "버튼 로직



XXXXXI01 (PAI)

MODULE user_command_0200 INPUT.
  CASE OK_CODE.
    WHEN 'SAVE'.
      MESSAGE 'TO BE IMPLEMENTED ..' TYPE 'I'.
    WHEN 'BACK'.
      LEAVE TO SCREEN 100. "파괴하고 왔으니까 0은 안됨 100은 종료

   ENDCASE.
ENDMODULE.

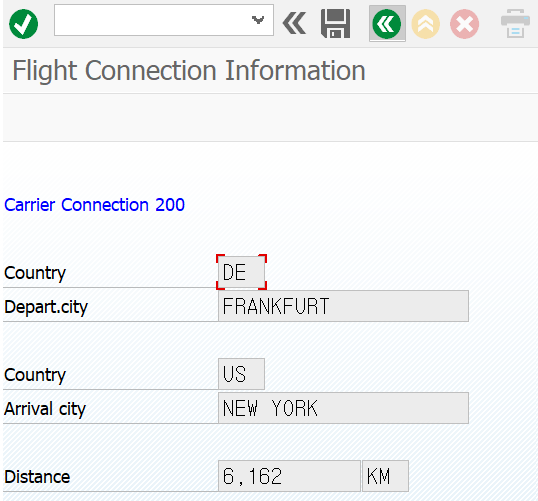

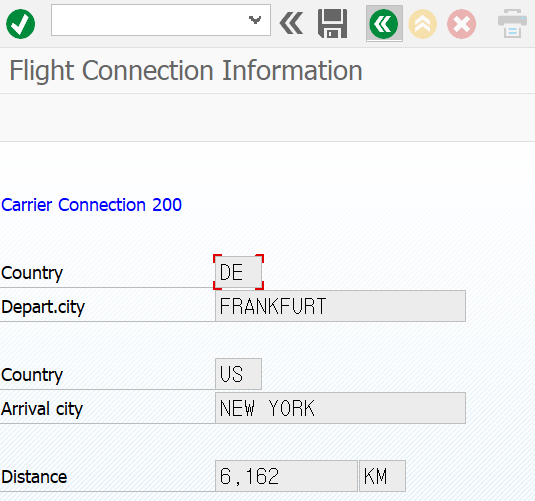

7. T코드로 로직 작동 확인하기
