[SAP] Screen Program (1) 구조와 기본 개념 / INCLUDE(TOP, PAI, PBO, FORM)

SAP의 Screen Program( = Dialog Program, Module Pool Program)은 UI와 로직을 결합하여 데이터 입력 및 출력을 처리하는 프로그램 유형입니다. 이 글에서는 Screen Program의 구조와 기본 개념을 정리하겠습니다.







Report 프로그램과 Screen 프로그램 관련된 글 보러가기⬇️

[SAP] ABAP 프로그램: Report 프로그램과 Screen 프로그램이란?





---





📌 목차

1. Screen Program의 기본 구조
   • 주요 컴포넌트 (Screen, PBO, PAI, INCLUDE 프로그램)
2. Screen Numbering 규칙
   • 메인 화면 및 서브 화면 번호 체계
3. INCLUDE 프로그램 구성
   • TOP, PBO, PAI, FORM 루틴 역할
4. Global Declarations (전역 변수 선언)
   • TOP INCLUDE에서 전역 변수 및 데이터 선언
5. Form Routines (서브루틴)
   • 반복되는 기능을 모듈화하는 FORM 루틴
6. PBO (Process Before Output)
   • 화면이 표시되기 전에 실행되는 로직
   • UI 요소 활성화/비활성화
7. PAI (Process After Input)
   • 사용자 입력 처리 및 이벤트 핸들링
8. T코드(Transaction Code) 생성
   • SE93을 이용한 실행 코드 설정
9. Screen Program 동작 흐름





---

1. Screen Program의 기본 구조

SAP Screen Program은 4개의 주요 컴포넌트로 구성됩니다.

컴포넌트	역할
Screen (스크린)	UI 화면 (입력 필드, 버튼, 테이블 등)
PBO (Process Before Output)	화면이 표시되기 전에 실행되는 로직
PAI (Process After Input)	사용자가 입력한 데이터를 처리하는 로직
INCLUDE 프로그램	모듈화된 코드 구성 (TOP, PAI, PBO, FORM)

SAP Screen Program은 화면을 설계하고 PBO/PAI를 통해 데이터를 처리하는 구조로 되어 있습니다.





2. Screen Numbering 규칙

SAP의 Screen Program에서는 화면(Screen)을 번호로 관리합니다.

• 메인 화면: 100번
• 첫 번째 서브 화면: 110번, 120번
• 다음 메인 화면: 200번

이러한 규칙을 사용하여 프로그램 내에서 화면 이동을 효율적으로 관리할 수 있습니다.





3. INCLUDE 프로그램 구성

SAP의 Screen Program은 유지보수를 쉽게 하기 위해 INCLUDE 프로그램을 사용하여 여러 파일로 나눠 관리합니다.

INCLUDE 파일	역할
XXXXTOP	전역 변수 및 데이터 선언
XXXXO01	PBO 모듈 (화면 출력 관련)
XXXXI01	PAI 모듈 (사용자 입력 처리)
XXXXF01	서브루틴 (FORM 루틴)



📌 예제: INCLUDE 문 구조

INCLUDE MZSAMPLE_07TOP.   " 전역 변수 선언
INCLUDE MZSAMPLE_07O01.   " PBO 모듈
INCLUDE MZSAMPLE_07I01.   " PAI 모듈
INCLUDE MZSAMPLE_07F01.   " FORM 루틴

이렇게 나누면 코드가 모듈화되어 유지보수가 편리해집니다.



4. Global Declarations (전역 변수 선언)

XXXXTOP 파일에서는 프로그램 전체에서 사용될 전역 변수 및 데이터 구조를 정의합니다.

📌 예제 코드

DATA: gv_username TYPE string,
      gv_age TYPE i.

TABLES: zemployee.

✅ 전역 변수는 모든 모듈에서 접근 가능하므로 데이터의 일관성을 유지할 수 있습니다.





5. Form Routines (서브루틴)

서브루틴은 XXXXF01 파일에 정의되며, 재사용 가능한 코드 블록을 의미합니다. 특정 기능을 별도의 블록으로 분리하여 코드 중복을 방지할 수 있습니다.

📌 예제 코드

FORM calculate_salary USING p_salary TYPE p DECIMALS 2.
  p_salary = p_salary * 1.1.
ENDFORM.

✅ 서브루틴을 활용하면 반복적인 로직을 모듈화하여 유지보수가 용이합니다.





6. PBO (Process Before Output)

PBO는 화면이 로드되기 전에 실행되는 로직으로, 주로 UI 요소를 설정하는 데 사용됩니다.

📌 PBO 예제 코드

PROCESS BEFORE OUTPUT.
  MODULE set_screen_defaults.  " 화면 초기 설정



📌 PBO 내부 모듈 예제

MODULE set_screen_defaults OUTPUT.
  IF ZUSER_DATA-GENDER = 'M'.
    LOOP AT SCREEN.
      IF SCREEN-NAME = 'P_FEMALE'.
        SCREEN-ACTIVE = 0.
        MODIFY SCREEN.
      ENDIF.
    ENDLOOP.
  ENDIF.
ENDMODULE.

✅ 특정 조건(예: 성별)에 따라 화면 요소를 활성화/비활성화할 수 있습니다.





7. PAI (Process After Input)

PAI는 사용자가 데이터를 입력하고 이벤트(버튼 클릭 등)가 발생했을 때 실행되는 로직입니다.

📌 PAI 예제 코드

PROCESS AFTER INPUT.
  MODULE process_user_input. " 사용자 입력 처리

📌 PAI 내부 모듈 예제

MODULE set_screen_defaults OUTPUT.
  IF ZUSER_DATA-GENDER = 'M'.
    LOOP AT SCREEN.
      IF SCREEN-NAME = 'P_FEMALE'.
        SCREEN-ACTIVE = 0.
        MODIFY SCREEN.
      ENDIF.
    ENDLOOP.
  ENDIF.
ENDMODULE.

✅ 특정 조건(예: 성별)에 따라 화면 요소를 활성화/비활성화할 수 있습니다.





8. T코드(Transaction Code) 생성

Screen Program을 실행하려면 T코드(Transaction Code)를 생성해야 합니다.

📌 T코드 생성 방법

1. SE93 실행
2. 새로운 Transaction Code 입력 (예: ZMYSCREEN)
3. 프로그램명 입력 (SAPMZSCREEN)
4. Dialog Program 선택
5. 저장 후 실행 가능

T코드를 생성하면 해당 프로그램을 쉽게 실행할 수 있습니다.





9. Screen Program 동작 흐름

Screen Program의 기본적인 동작 순서는 다음과 같습니다.

1️⃣ 사용자가 T코드 입력 → 프로그램 실행
2️⃣ PBO 실행 → 화면 출력
3️⃣ 사용자가 입력 후 버튼 클릭
4️⃣ PAI 실행 → 데이터 검증 및 처리
5️⃣ 필요시 Next Screen으로 이동 → PBO 실행 반복

이 흐름을 이해하면 Screen Program이 어떻게 동작하는지 쉽게 파악할 수 있습니다.

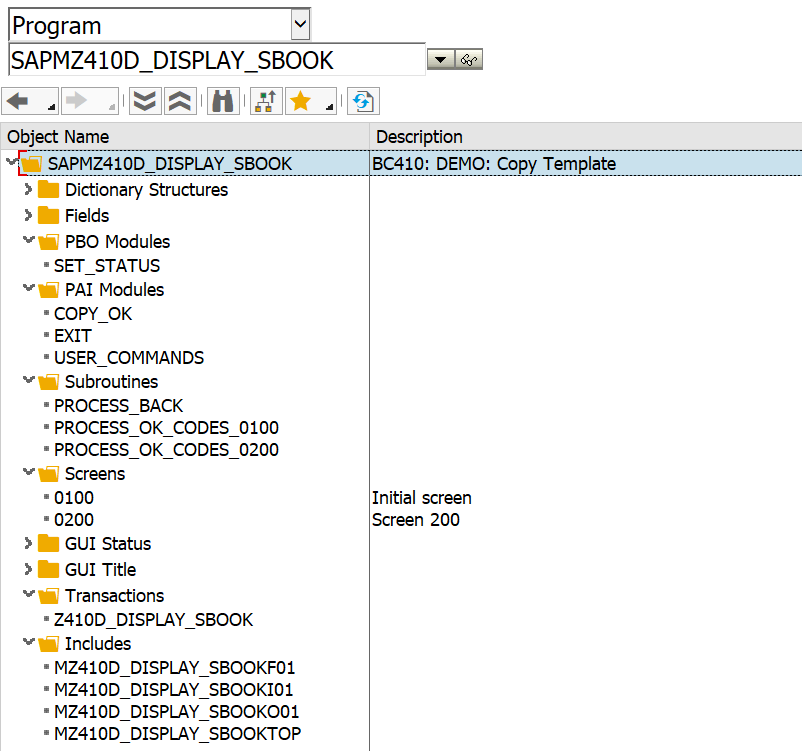

SAP 제공하는 스크린 프로그램 예시
